隨著我國航天事業的發展，市面上各種型號的多功能自動檢測儀應用越來越廣泛，特別是在衛星、飛船、火箭等測控系統的制造和檢測、使用過程中，線束測試儀不僅提高了檢測速度和效率，還減輕了檢驗人員的勞動強度，提高整個系統檢測的可靠性。

   Aigtek線束檢測儀具有傳統檢測手段所沒有的快速、準確高可靠性等優點，對航天電連接器及其組件接觸不良、短路、鍛爐、絕緣不良等線束之前的連接關系，具有較強的針對性。目前ATX-3000系列已在眾多線束測試行業中廣泛應用。線束測試儀特點：

1、一次插合即可快速準確完成導通、電阻、絕緣、耐壓等常規電性能參數的自動檢測，改變了傳統的測試方法（單參數測試儀），節省了多次插拔變換儀器和變換測試工裝的時間，大大提高了測試效率。

2、在測試前可進行自檢和環境檢測，判斷儀器和環境條件是否正常，器件檢驗的可靠性高；

3、測試報告可生成Excel表格，文件檔案可追蹤朔源，能夠?qū)⒈粰z測的連接器、線束等與儀器記憶內存（樣本）信息進行對比，自動作出合格與否的判斷，便于操作人員掌握，不易出現差錯；

4、儀器本身內置操作軟件，液晶觸摸顯示屏，可以根據需要自主設置參數條件，查看檢驗結果，可連接打印機，使用十分方便；

5、可快速測試出導線的通路、短路、斷路、插針錯位（線序關系）等故障狀態；

6、絕緣測試功能：給被測線纜施加額定直流電壓條件下，自動完成多點的絕緣測試，升壓時間、測試時間均可人為設置，可快速測試任意不通兩線間、任意線與殼體的絕緣電阻值；

7、耐壓測試功能：給被測線束施加額定交流電壓條件下，自動完成多點的耐壓測試，升壓時間、測試時間均可人為設置，可快速測試任意不通兩線間、任意線與殼體的耐壓漏電流值；

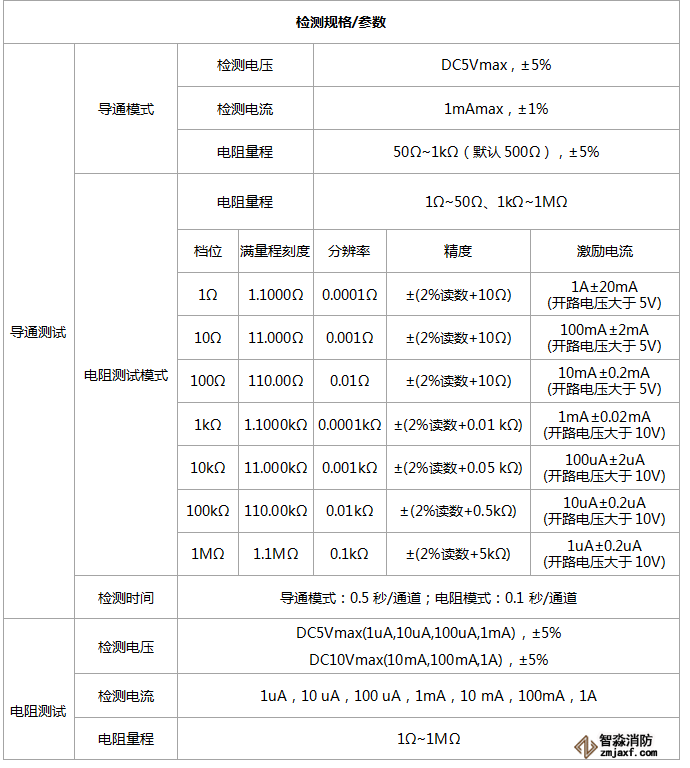

8、電阻測試功能：四線制高精度電阻測試；

耐壓檢測原理：

耐壓檢測是在連接器的每個接觸件之間、線束的每條連接線之間，在規定的時間內施加規定的電壓，以確定它在額定電壓下能否安全工作，能否承受由開關浪涌和其他類似現象所導致的過電位，從而判定這些互感器件的絕緣材料及絕緣間隙是否合適。

絕緣檢測的原理：

絕緣檢測是向連接器、線束等互連器件的絕緣部分施加高電壓，測定使絕緣部分表面或內部產生漏電流的電阻值。絕緣電阻=絕緣體上施加的電壓/漏電流。漏電流大于設定值為不合格，小于或等于設定值為合格。
