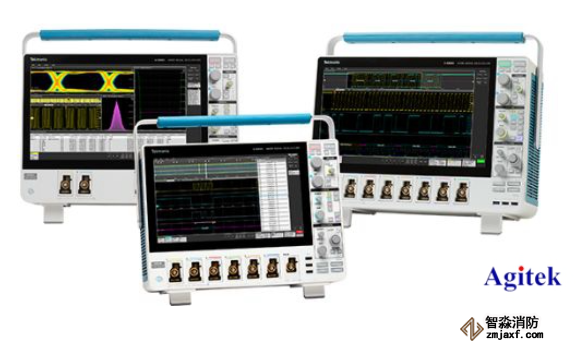

過去大家習慣用萬用表進行電源測試，如果測試參數很多的時候非常麻煩。而現在使用示波器，示波器是電子測量行業常用的測量儀器儀表之一，它能電信號通過示波器儀表輸入后輸出成看得見的圖象，讓人們更直觀的去研究各種電現象的變化過程或者信號的變化過程。提供了許多自動測量功能，可以使用這些功能簡單實現幅度測量(幅度、高、低、zui大值、zui小值、RMS、峰到峰值、正/ 負過沖、平均值、周期平均值、周期RMS)、定時測量(周期、頻率、上升/ 下降時間、正/ 負占空比、正/ 負脈寬、突發寬度、延遲、相位)、綜合測量。所以我們就要選擇好示波器，下面安泰測試Agitek就向大家介紹幾個選擇示波器的幾個要點以及在使用過程中的常見問題。

1. 記錄長度及分析工具

對許多電源測量，必需捕獲1/4 周期或1/2 周期(90度或180度)的工頻信號，有些測量甚至要求捕獲整個周期，這需要示波器具有足夠的記錄長度以滿足要求(MSO4034記錄深度為10M，一般的電源測試足夠了)。

比長記錄長度更重要的是提供能夠利用所有這些數據的工具(如泰克的Wave Inspector)。否則處理幾百萬點的記錄長度，也就是幾千屏的信號活動無疑是大海撈針。

2.電壓探頭和電流探頭之間的時滯

每只電壓探頭和電流探頭都有自己的特性傳播延遲。電流探頭和電壓探頭之間的延遲差稱為時滯，會導致幅度和定時測量不準確。在探頭沒有正確“校正時滯”時，測量精度會下降，如開關損耗。我所用的泰克TekVPI探頭連接到泰克4000系列示波器時，它們會自動設置相應的時滯校正值，在電源測量中實現zui大精度。

3. 探頭偏置

差分探頭一般會有較小的電壓偏置。這會影響精度，在繼續測量前必須消除這個電壓偏置。大多數差分電壓探頭擁有內置的DC偏置調節控制功能，可以相對簡單地消除偏置。

某些探頭內置了自動消磁/自動清零程序，如在使用TekVPI探頭時，只需在探頭“comp”框上按一個按鈕就可以了。

安全準確地測試電壓波形和電流波形

在使用數字示波器進行電源測量時，必需測量設備中的電壓及電流。要求使用兩只不同的探頭：一只電壓探頭 (通常是高壓差分探頭)，一只電流探頭。

測量經過MOSFET的電流相對簡單，可以使用許多不同的霍爾效應電流探頭完成，如TCP0030。而測量電壓則會面臨更多的問題。MOSFET沒有連接到交流電源接地或電路輸出接地上。因此，不可能使用示波器進行接地參考電壓測量，因為把探頭的地線連接到任何MOSFET端子上都會使通過示波器接地的電路短路。

進行差分測量是測量MOSFET 電壓的方式。在差分測量中，可以測量漏極到源極電壓，即MOSFET漏極和源極端子中的電壓。漏極到源極電壓可以位于幾十伏到幾百伏電壓的頂部，具體視電源的范圍而定。

知道如何選擇示波器，下面就介紹怎樣使用示波器，在使用的時候要注意什么了。

1、如何測量直流電壓？

答：首先需要設置耦合方式為直流，根據大概的范圍調節垂直檔位到一個合適的值，然后比較偏移線跟通道標志的位移。

2、用戶反應測量220V市電的時候幅度超出屏幕范圍？三相電源的相位差如何測？

答：DS5000系列zui大輸入峰峰值電壓是400V，根據有效值換算峰峰值公式220V市電超過了400V峰峰值，幅度超出屏幕范圍正?，F(xiàn)象。用示波器測量三相電源相移的時候，可以設置觸發源為市電，并使用一通道先測A-B波形，然后存儲為參考波形，再使用探頭連接B-C，這時可以測量出相移。

3、什么是混淆抑制作用？

答：混淆是指示波器采集的頻率低于實際信號zui大頻率的2倍采集產生的一種狀況?；煜种剖菫榱朔乐够煜漠a(chǎn)生而專門設計的，混淆抑制可判別信號的zui大頻率，并以2倍的zui大頻率采集信號。

4、如何捕捉非周期性的信號?

答： ①、設定觸發電平至需要的值。 ②、點擊主控按鈕SINGLE，機器開始等待，如果有某一信號達到設定的觸發電平，即采樣一次，顯示在屏幕上。利用此功能可以輕易捕捉到偶然發生的事件，例如幅度較大的突發性毛刺：將觸發電平設置到剛剛高于正常信號電平，點擊SINGLE按鈕，則當毛刺發生時，機器自動觸發并把觸發前后一段時間的波形記錄下來。拖動觸發位置標志線可以得到不同長度的負延遲觸發，便于觀察毛刺發生之前的波形。

5、觸發和波形采集的關系如何？

答：針對不同類型的示波器，示波器不同的捕獲方式，觸發和波形采集的關系不同。如果是采樣示波器或?qū)崟r示波器的等價時間采樣模式，一個波形的采集需要多次觸發完成的。針對實時示波器的實時采樣模式，觸發一次，波形肯定會采集一次，不觸發，波形也可能采集，這就是觸發的AUTO模式。（有三種觸發模式，一種是AUTO，不觸發，波形也會刷新，但波形在屏幕上會不穩定，另一種是NORMAL，只有觸發才刷新，zui后一種是SINGLE，第一次觸發捕獲波形，以后就不在捕獲波形了。）。

6、如何觀察低壓直流電源的噪聲?

答：①、連接示波器探頭于通道A1（或A2）與被測點之間。 ②、設定觸發源（Trigger Source）為A1或A2（必須與實際被測信號輸入的通道一致）。 ③、點擊A1或A2按鈕，選定耦合方式為AC（交流）耦合。 ④、調節采樣速率及垂直靈敏度，直至得到滿意的顯示。

7、DS5000示波器的獲取方式可應用在哪些場合？

答：觀察單次信號請選用實時采樣方式，觀察高頻周期性信號可以選用等效采樣方式。希望觀察信號的包絡避免混淆，請選用峰值檢測方式。期望減少所顯示信號中的隨即噪音，請選用平均采樣方式，平均值的次數可以選擇。觀察低頻信號，選擇滾動模式方式。希望顯示波形接近模擬示波器效果，請選用模擬獲取方式。
