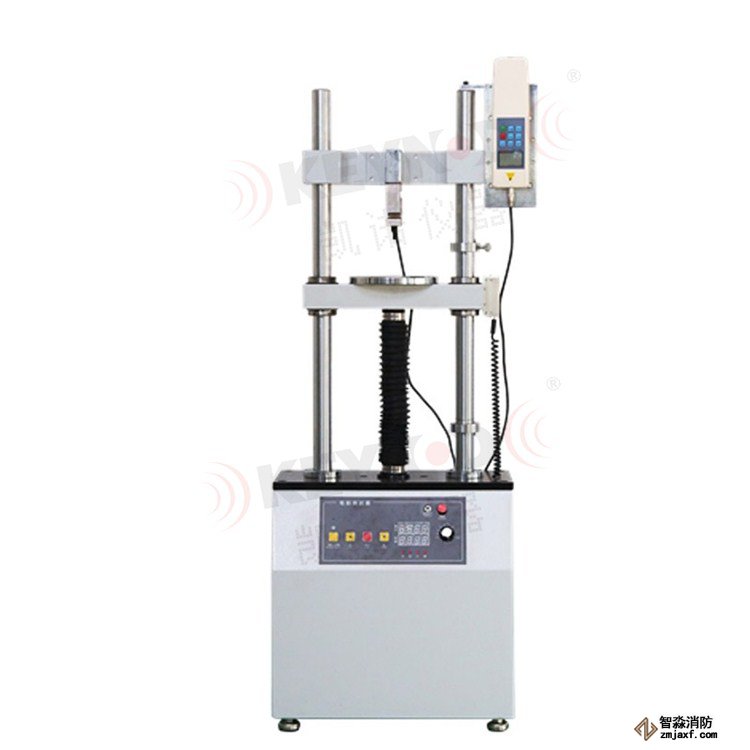

• 測力計安裝方法:
  1、傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板1上4-M6螺紋旋緊，測力計安裝板1上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定；
  2、傳感器外置式：先將計安裝板1卸下，再將2-M8螺絲穿入固定塊2-φ8.5孔中，使外置傳感器連接塊與固定塊連接牢固，將M12螺母穿入連接桿通孔內并與傳感器連接牢固即可，控制系統可安裝在測力計安裝板2上。

  測力計高度調整：
  測試臺固定塊兩側各有一顆鎖緊鏍釘，首先將鎖緊鏍釘松開，后將固定塊向上或向下移動到所需要的高度后，再將鎖緊螺釘鎖緊即可。

  行程調整:
  導柱上有兩顆行程限位螺釘（注：限位螺釘禁止拆卸），限位套只允許在行程范圍內行動，根據用戶測量所需調節限位套位置，來達到使用目的。

  控制面板使用方法:
  1、電源開關：當按下按鈕時,接通電源,再次按下,電源斷開；
  2、調速器：控制活動塊的移動速度在調節范圍0～240mm/min內，用戶可根據各自的要求，選擇適當?shù)囊苿铀俣龋?/span>
  3、升（UP）鍵：使工作平臺向上運動；
  4、停止（STOP）鍵：使工作平臺停止運動；
  5、降（DOWN）鍵：使工作平臺向下運動；
  6、手動/自動切換鍵：A、當按鍵切換到手動時，如要使工作平臺運動，則需按住升（UP）鍵或按住降（DOWN）鍵不放，當松開升（UP）鍵或降（DOWN）鍵則運動停止；B、當按鍵切換到自動時，如要使工作平臺運動，則直接按下升（UP）或降（DOWN）鍵即可連續做往返運動，按停止（STOP）鍵則為動動停止；
  7、計數器使用方法：計數器上有兩行數字顯示屏，上方為記錄試驗次數（也就是實時測量次數），下方為預置按鈕，共4個，從左至右分別為個、十、百、千，表示預設置可設在0~9999的范圍內（預設置是任意設置）。如：用戶對某一產品進行連續測試，測試次數為9999， 需分別在4個按鈕上調節，調至顯示為9999，再按手動/自動按鈕，即可進行測試9999次，運行9999次后自動停止，如需再次測試，按停止按鈕即可。

  注意事項:
  設備供電電源必須有地線(接地電阻必須≤4歐姆)。
